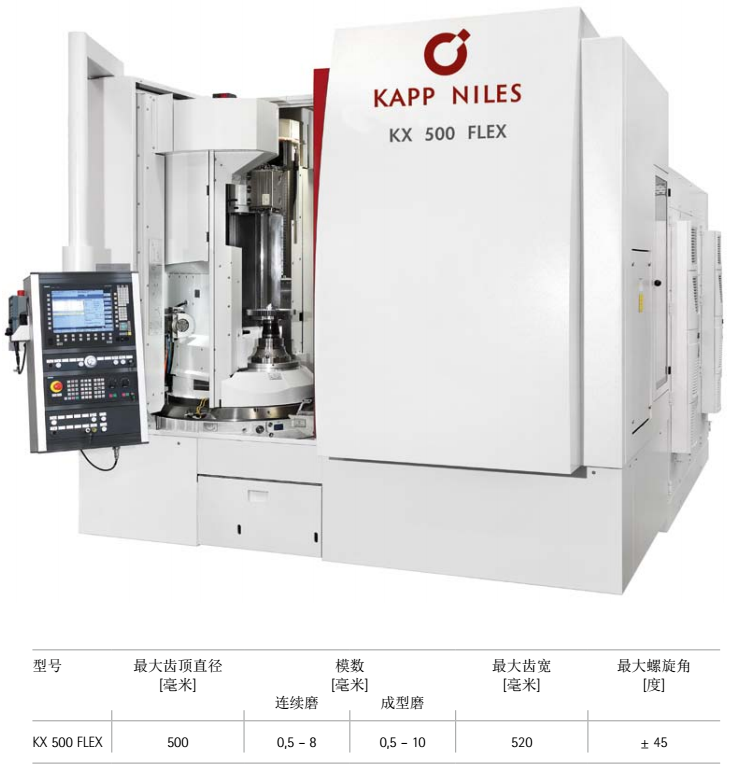

KAPP KX 500 FLEX 磨齒中心

??齒輪和特殊齒型的加工

??樣件加工到大批量生產加工

??明顯縮短加工輔助時間

??一體化的回轉工作臺

??可修整和不需修整的CBN刀 具手動或自動化裝料系統

??機床設計方案

??獲得**的KX 500 FLEX以模塊組件系統為基礎。根據不同刀 具和加工工藝，靈活設計布局，從而配置出**的、優化的生產解決方案:

??連續展成磨削間斷成型磨削

??以上兩種工藝的組合

??KX 500 FLEX機床的設計目的是高 效、經濟的為各種不同的加工任務提供解決方案。本機床可以用于樣件的加工，也可以用于保證高精度的批量生產。

??該系列磨齒機可以使用如下刀 具:

??可修整的陶瓷刀 具，靈活用于樣件、中批量或大批量加工

??不需修整的KAPP CBN刀 具，用于高 效率的中批量和大批量加工，還可以加工帶干擾邊的齒輪

??機床配有一個數控回轉臺，回轉臺配備工件軸、尾座和修整裝置。修整裝置修整通用的、可修整的磨削刀 具。通過旋轉圓形回轉臺，修整裝置被旋轉到修整位置。 除其他的數控軸外，回轉工作臺和尾座也可以作為數控軸使用。工件和刀 具被直接驅動。

??修整單元可以配備單軸或雙軸結構。根據所采用的結構，可以使用不同的工藝進行修整。

??控制系統和軟件

??機床采用西門子Sinumerik 840D的控制系統。菜單式操作界面方便用戶使用，是KAPPNILES公司根據加工任務的特殊要求開發出來的。

??測量系統

??作為選項的測量裝置，可以對所有重要的齒輪參數進行測量和評估。這個功能用于優化調整工裝的過程，不僅減少了在機床外部測量而產生的停機時間，還可以在加工過程中同時進行測量。

??自動化裝料系統

??KX 500 FLEX既可以手動裝料，也可以自動上下料。可以配置標準化的、價格優惠的托盤運輸傳送帶和流水線龍門組合的上下料系統，也可以配置托盤系統或機械手。手動裝料時，回轉臺將工件旋轉90度到操作人員位置，自動裝料時,將工件旋轉180度到側面裝料位置。
